业务需求

块存储服务推出后，需要针对各种产品宣称性能做基准性能评估。存储领域中性能评估指标主要分为三类IOPS、throughput、latency

目前业界对于块存储的产品划分情况如下:

产品类型 性能特点 应用场景 主流厂商支持情况
near local >= 本地ssd盘性能 大型OLTP数据库/NoSQL数据库/ELK分布式日志 阿里云ESSD
SSD云盘 20000IOPS左右 I/O密集型应用/中型关系数据库/NoSQL数据库 主流厂商均支持
高效云盘 性能够用就好，5000IOPS左右 开发与测试业务/小型负载数据库/系统盘 主流厂商均支持
普通云盘 sata介质，吞吐优化型500MBps，冷存储250MBps以下 大数据/数据仓库/日志处理 aws划分更细致，阿里云已淘汰

分层测试框架

分布式块存储性能测试考量需要覆盖以下的层次:

  1. 系统网络性能、物理磁盘性能测试
  2. 存储核心系统读写性能测试，stress_tool、data_consistency_tool
  3. 宿主机上云盘性能、以及虚拟机上的云盘性能，PTS测试模型，fio
  4. 设备上文件系统性能测试，filebench，iozone等等
  5. 实际应用负载测试，sysbench OLTP、分布式数据分析框架IO负载仿真
  6. 用户常用操作的易用性

块存储性能测试需要从两个视角看：

  • 用户维度：针对系统中单一卷实例可以获得稳定且可预期的性能，更多关注上述3 ~ 6的测试层次，本文主要讲解第3个层次的测试设计
  • 集群维度：针对集群可服务能力的性能评估，保障系统整体稳定可控，更多关注上述1 ~ 2的测试层次

PTS测试模型

PTS： Solid State Storage Performance Test Specification
SNIA固态存储性能测试标准，相关文档参见 SSS_PTS_2.0.1.pdf

本文测试设计主要参考上述文档，并针对云环境做了相应适配

测试步骤

根据 PTS 规范，SSD 性能测试需要经过以下四个步骤：

  1. 净化（purge）：通过擦除数据，将 SSD 置于接近 FOB 状态。
  2. 事先准备工作负载（WIPC）：写入规定的数据到整个 SSD，帮助其达到稳态。
  3. 正式测试之前的准备工作（WDPC）：循环运行测试，直到 SSD 进入稳态。
  4. 测试：当 SSD 进入稳态时开始测试。

备注:

FOB: Fresh of Box，新鲜出盒，即硬盘刚买来的状态
稳态: 性能波动范围小于预先设定的阈值

测试项

IOPS测试

测试在不同block size与不同的read/write 比的混合下随机IO的性能
block size：100/0, 95/5, 65/35, 50/50, 35/65, 5/95, 0/100
read/write：1024KiB, 128KiB, 64KiB, 32KiB, 16KiB, 8KiB, 4KiB, 0.5KiB
磁盘IO的范围：100% volume size

（1）purge
（2）WIPC：128k顺序写2倍的磁盘空间
（3）WDPC：上述工作负载（bs，r/w） loop运行
（4）稳态判定：取相邻4轮的4kb 随机 0/100的iops，相对均值上下浮动在10%以内，即达到稳态，即取这四轮的测试数据为稳态窗口

测试数据，取稳态窗口的均值

Throughput测试

测试在稳态的128k与1m的顺序读与顺序写的吞吐
磁盘IO的范围：100% volume size

（1）purge
（2）WIPC：128k顺序写或1M的顺序写2倍的磁盘空间
（3）WDPC：bs(128k,1M)和rw(100/0, 0/100) 顺序IO，loop，记录吞吐量
（4）稳态判定：取相邻4轮的吞吐，相对均值上下浮动在10%以内，即达到稳态，即取这四轮的测试数据为稳态窗口

测试数据，取稳态窗口的均值

延迟测试

测试在3种block sizes（0.5k，4k和8k），与三种读/写 比（100/0，65/35，0/100）混合下IO响应时间
磁盘IO的范围：100% volume size

（1）purge
（2）WIPC：128k顺序写2倍的磁盘空间
（3）WDPC：bs(0.5k, 4k, 8k)和rw(100/0, 65/35, 0/100) 随机IO，loop，记录最大延迟与平均延迟
（4）稳态判定：取相邻4轮的平均延迟（0/100，4k），相对均值上下浮动在10%以内，即达到稳态，即取这四轮的测试数据为稳态窗口

测试数据，取稳态窗口的均值

稳定性测试

测试SSD性能是随着时间以及写入量的增加是如何变化的（1min的检测穿插着30分钟的WAST测试）

（1）purge
（2）4k的随机写（100%），持续写入达到4倍的磁盘大小或者达到24h或者达到5轮的稳态（满足其一即可）
（3）iostat统计磁盘读写性能数据，取fio延迟波动方差的数据

测试工具

代码路径: https://github.com/ksk0014/block-storage-benchamrk

效果展示

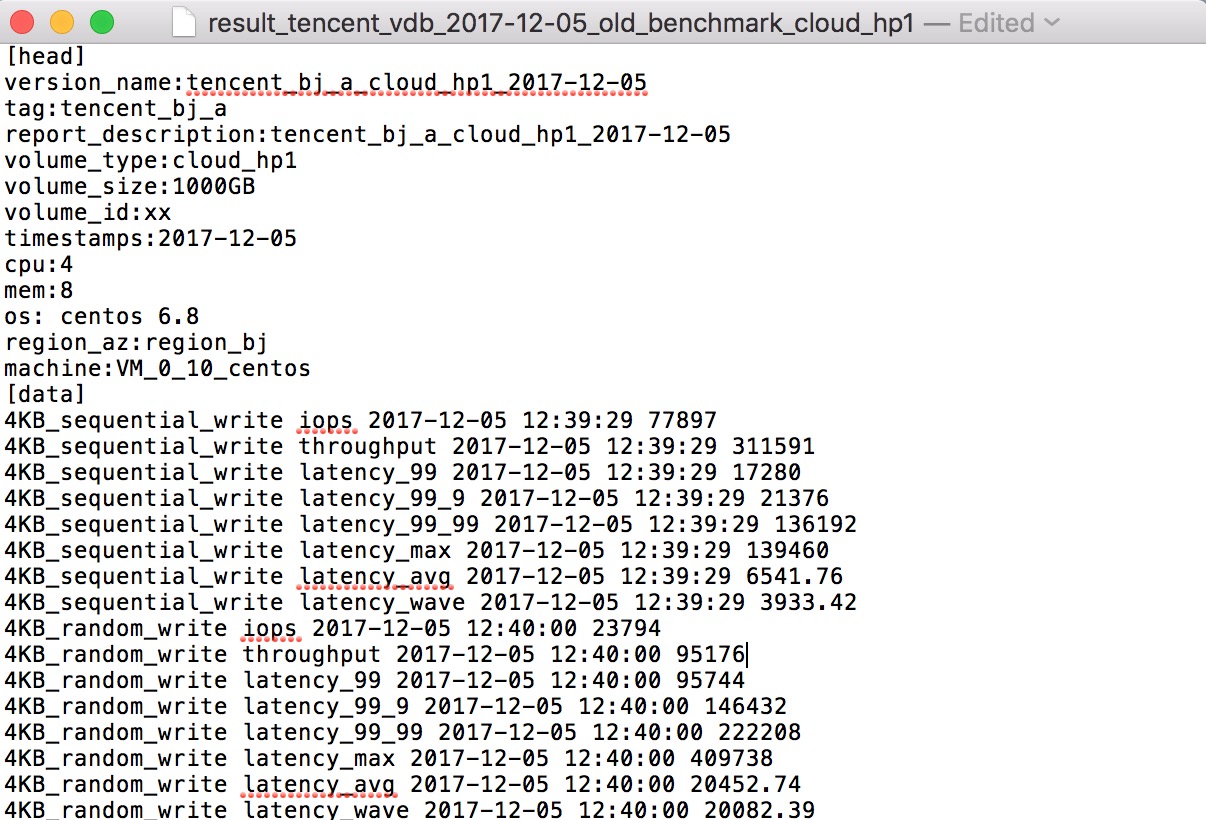

测试结果保存在文件中，格式如下图:

性能测试结果
